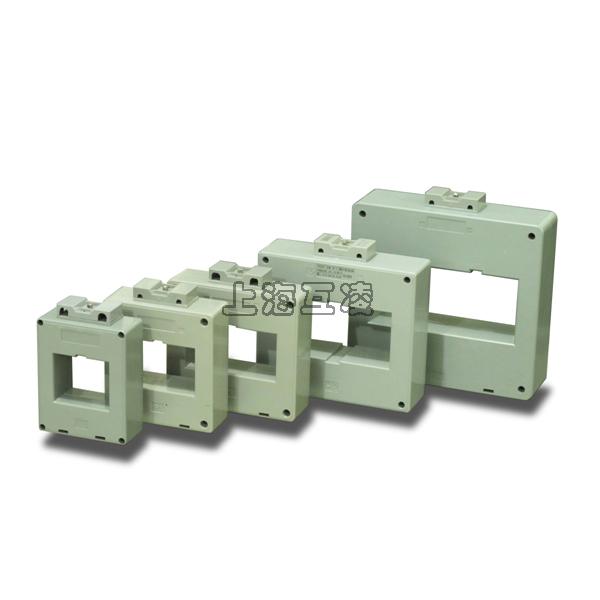

H-0.66D電流互感器
雙次級電流互感器，有方圓孔兼容型，主要適用于單、多根電纜或單根母排穿越，有方孔型，可穿越多根母排或多根電纜，二次同時有兩組輸出。

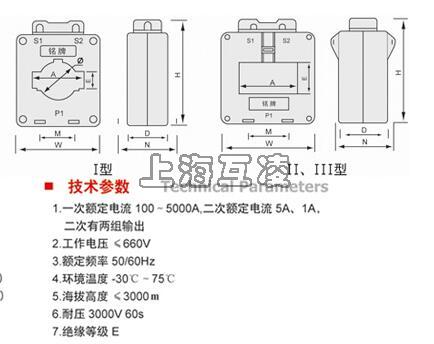

規格尺寸
| 規格 \ 尺寸 | 外型尺寸 | 穿孔尺寸 | 安裝尺寸 | 安裝方式 （參考安裝圖） | 一次電流 | 二次電流 | |||||
| W | H | D | A | E | Φ | M | N | ||||
| 40I | 75 | 97 | 45 | 42 | 11 | 31 | 45 | 57.5 | A/B/D/G/H/C | 100-600 | 5，1 |
| 60I | 102 | 126 | 45 | 62 | 21 | 50 | 65.8 | 57.5 | A/B/D | 300-1000 | 5，1 |
| 80I | 117 | 137 | 45 | 80 | 11 | 52 | 60 | 57.5 | A/B/D | 400-1200 | 5，1 |
| 100I | 145 | 150 | 45 | 102 | 32 | 62 | 80 | 57.5 | A/B/D | 500-1500 | 5，1 |
| 50II | 89 | 116 | 45 | 53 | 33 | / | 58 | 57.5 | A/B/E/F | 300-800 | 5，1 |
| 60II | 99 | 116 | 45 | 63 | 33 | / | 68 | 57.5 | A/B/E/F | 300-1000 | 5，1 |
| 80II | 122 | 116 | 50 | 83 | 33 | / | 89 | 70 | A/E/F | 300-1500 | 5，1 |
| 100II | 143 | 116 | 50 | 103 | 33 | / | 111 | 70 | A/E/F | 400-2000 | 5，1 |
| 130II | 175 | 130 | 50 | 136 | 36 | / | 138 | 70 | E/F | 500-2000 | 5，1 |
| 180II | 225 | 130 | 50 | 183 | 36 | / | 187 | 70 | E/F | 600-2500 | 5，1 |
| 200II | 243 | 130 | 50 | 203 | 36 | / | 202 | 70 | E/F | 800-3000 | 5，1 |
| 60III | 99 | 137 | 45 | 63 | 53 | / | 68 | 70 | E/F | 300-1000 | 5，1 |
| 80III | 121 | 139 | 50 | 83 | 53 | / | 91 | 70 | E/F | 400-1200 | 5，1 |
| 100III | 145 | 143 | 50 | 103 | 53 | / | 114 | 70 | E/F | 500-2000 | 5，1 |
| 120III | 172 | 144 | 50 | 128 | 56 | / | 137 | 70 | E/F | 800-2500 | 5，1 |
| 220III | 280 | 184 | 60 | 225 | 56 | / | 80.7×80.7×80.7 | 70 | E/F | 1000-5000 | 5，1 |
| 170*100III | 255 | 216 | 60 | 173 | 112 | / | 72×74×72 | 70 | E/F | 1000-5000 | 5，1 |
訂貨須知
• 需注明互感器型號、規格、額定電流比，準確級及相應的二次額定負荷或容量等；
• 需注明安裝方式；
• 若需在特殊條件下使用，請與本廠聯系，以便按需定制。
產品名稱：H-0.66D電流互感器
型號：H-0.66D
聲明：本頁H-0.66D電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
