LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器
-
-
- 名稱：LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器
- 型號：LXBK1-80,LXBK1-100,LXBK1-120
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上海互特電氣有限公司成立以來始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器
LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器概述
LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統中作繼電保護用。
LXBK1-80,LXBK1-100,LXBK1-120型零序電流互感器簡介

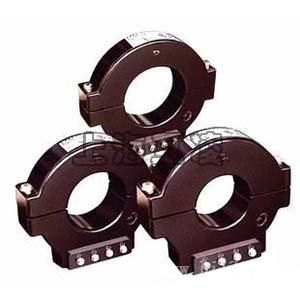

LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器為開合式。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。
LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器變比參數
1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3 kV工頻耐壓。
2. 額定二次電流：1A
3. 額定一次電流、準確級及額定輸出見表。
| 額定一次電流 | 準確級 | 額定輸出 (VA) |
| 50 | 10P10 | 1 |
| 75 | 1.6 | |
| 100 | 2.5 | |
| 150 | 5 | |
| 200 | 5 | |
| 300 | 5 | |
| 400 | 5 | |
| 600 | 5 |
安裝
·整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。
·開口式互感器不受電纜敷設與否的限制，具體方法如下：
（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。
（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。
（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。
（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。
（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。
產品名稱：LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器
型號：LXBK1-80,LXBK1-100,LXBK1-120
聲明：本頁LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
